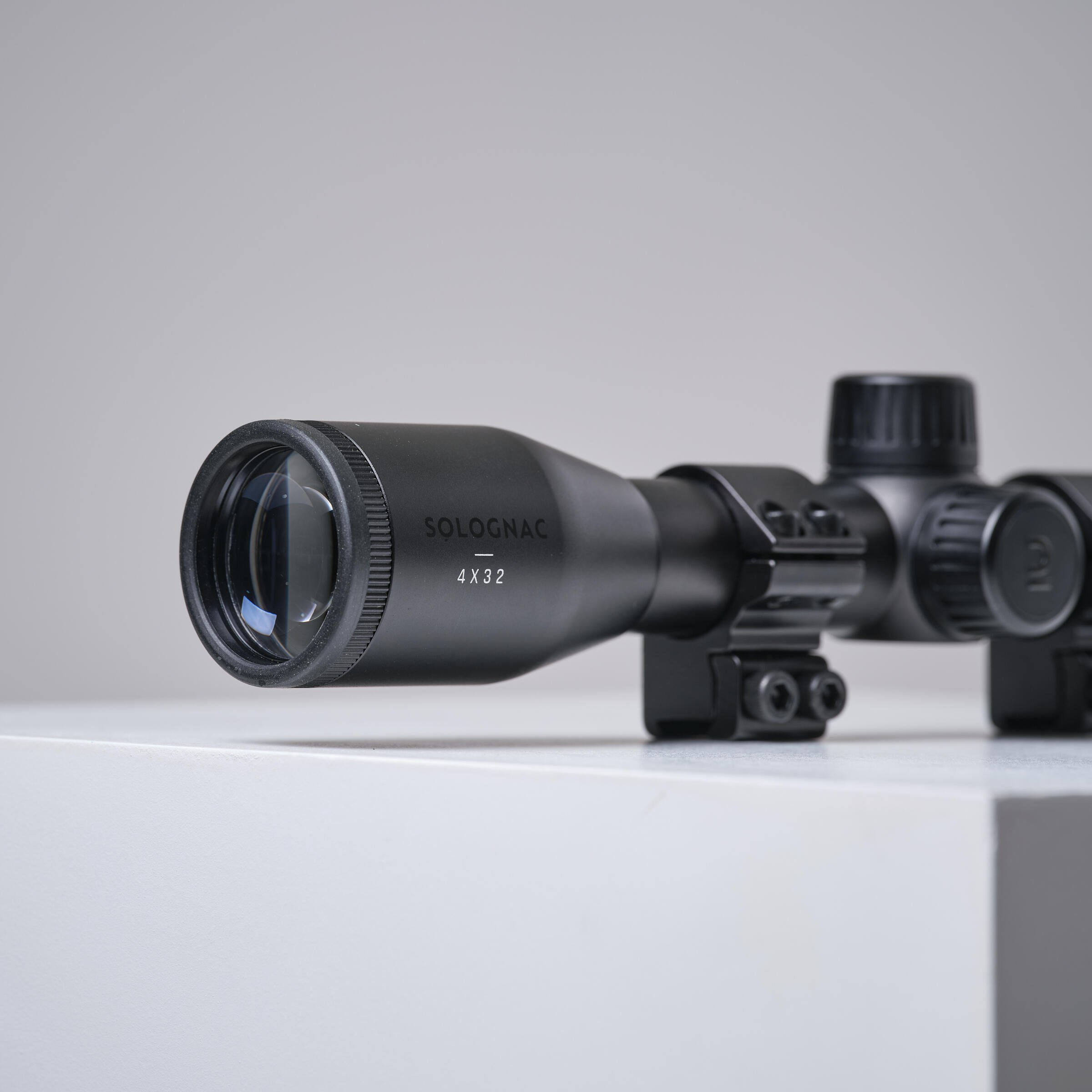

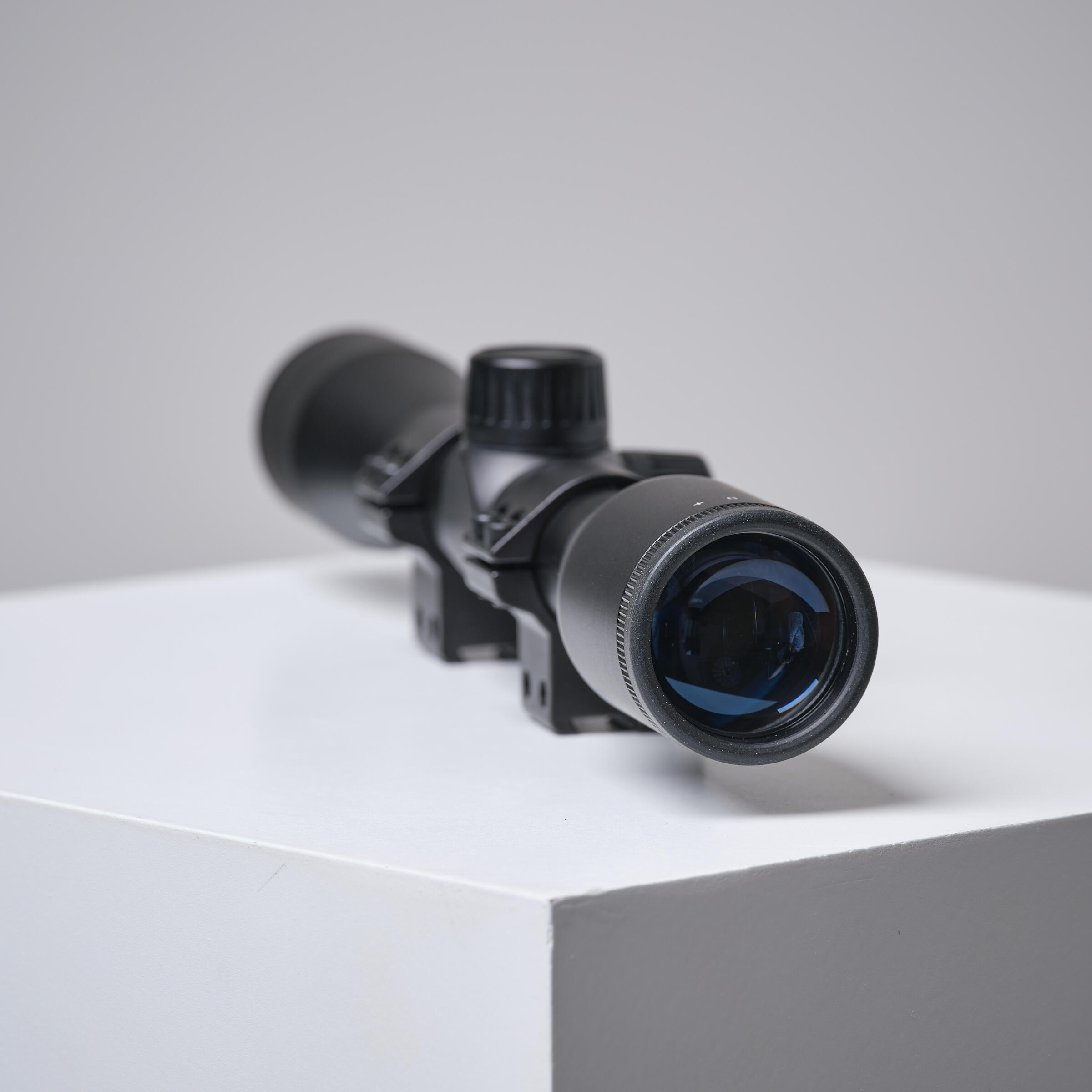

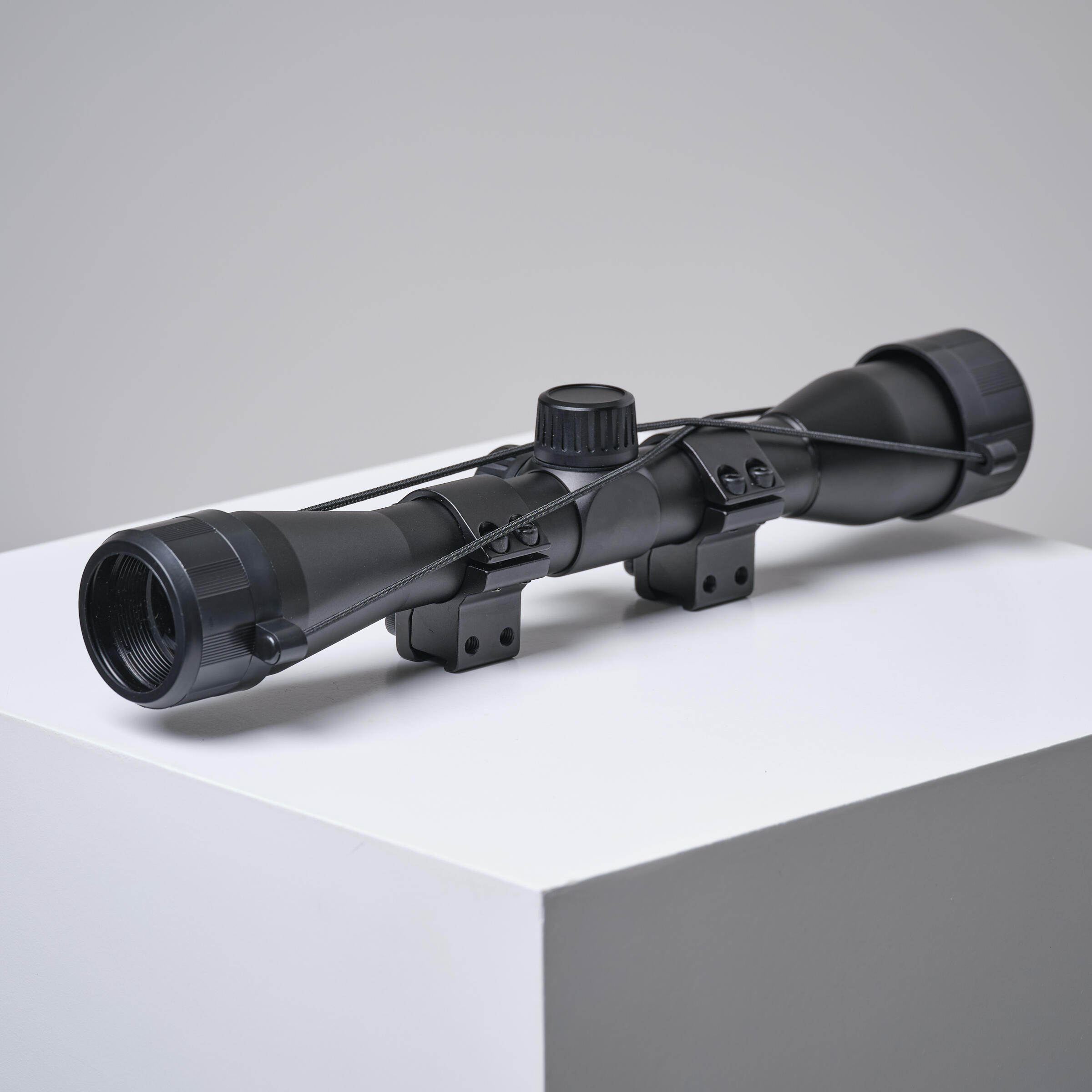

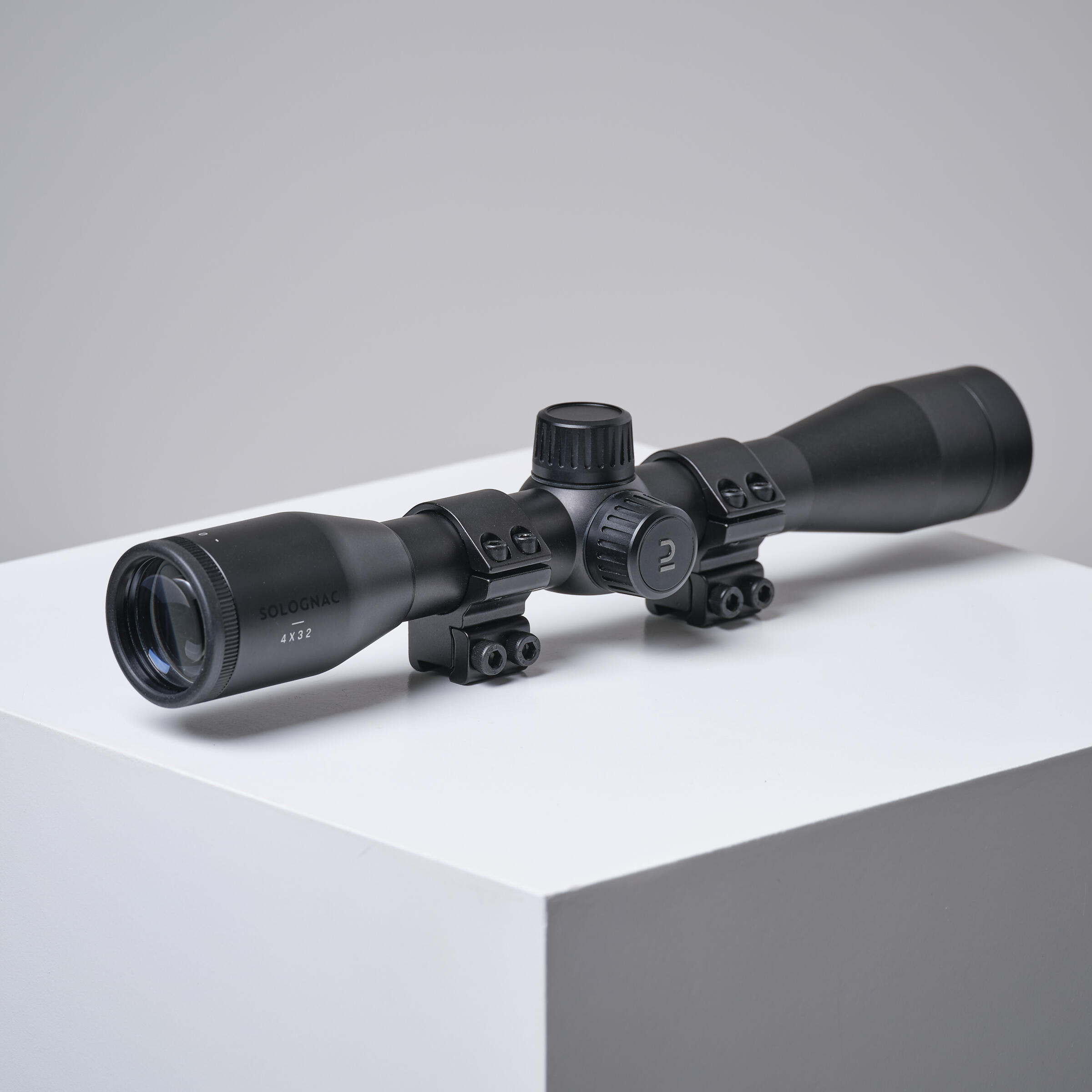

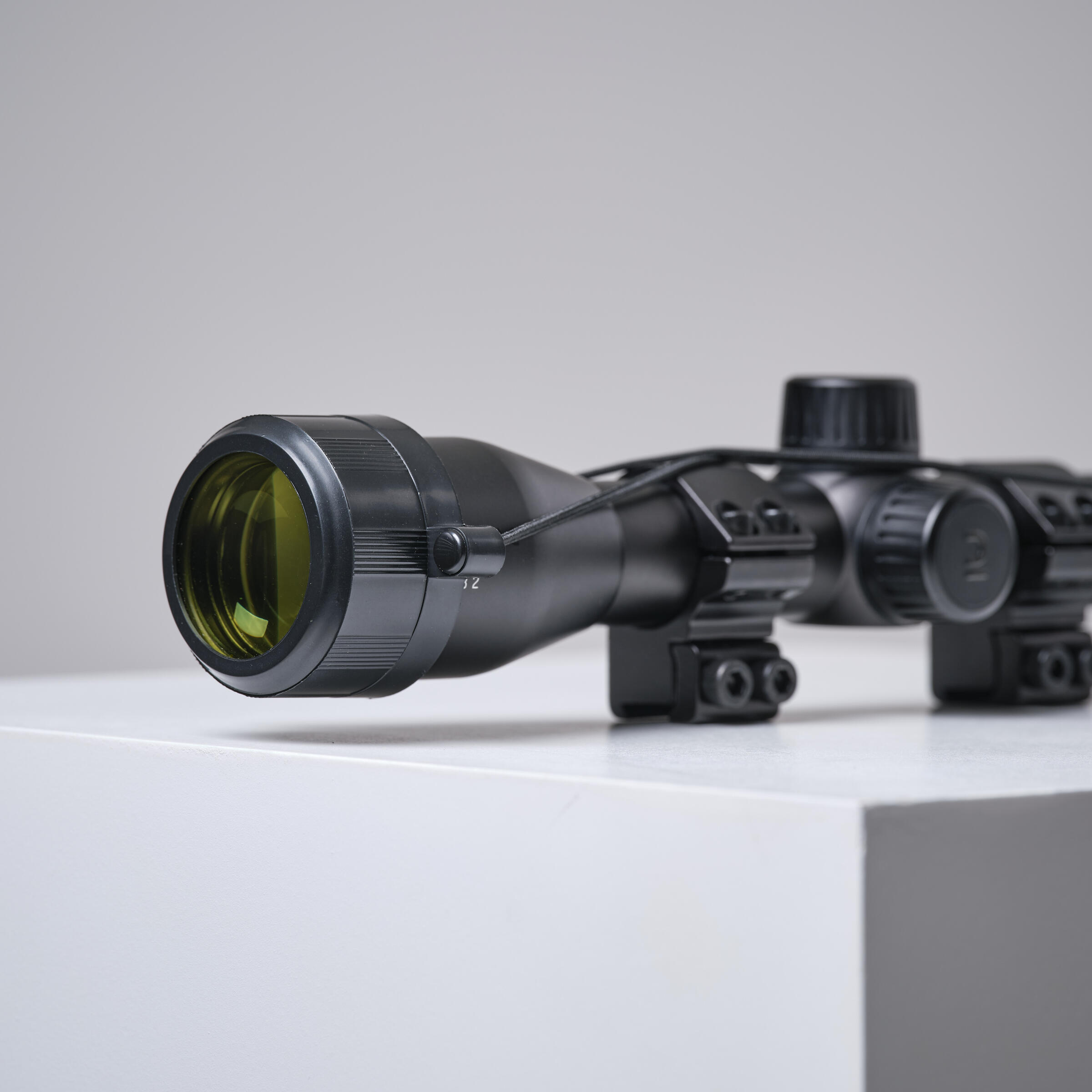

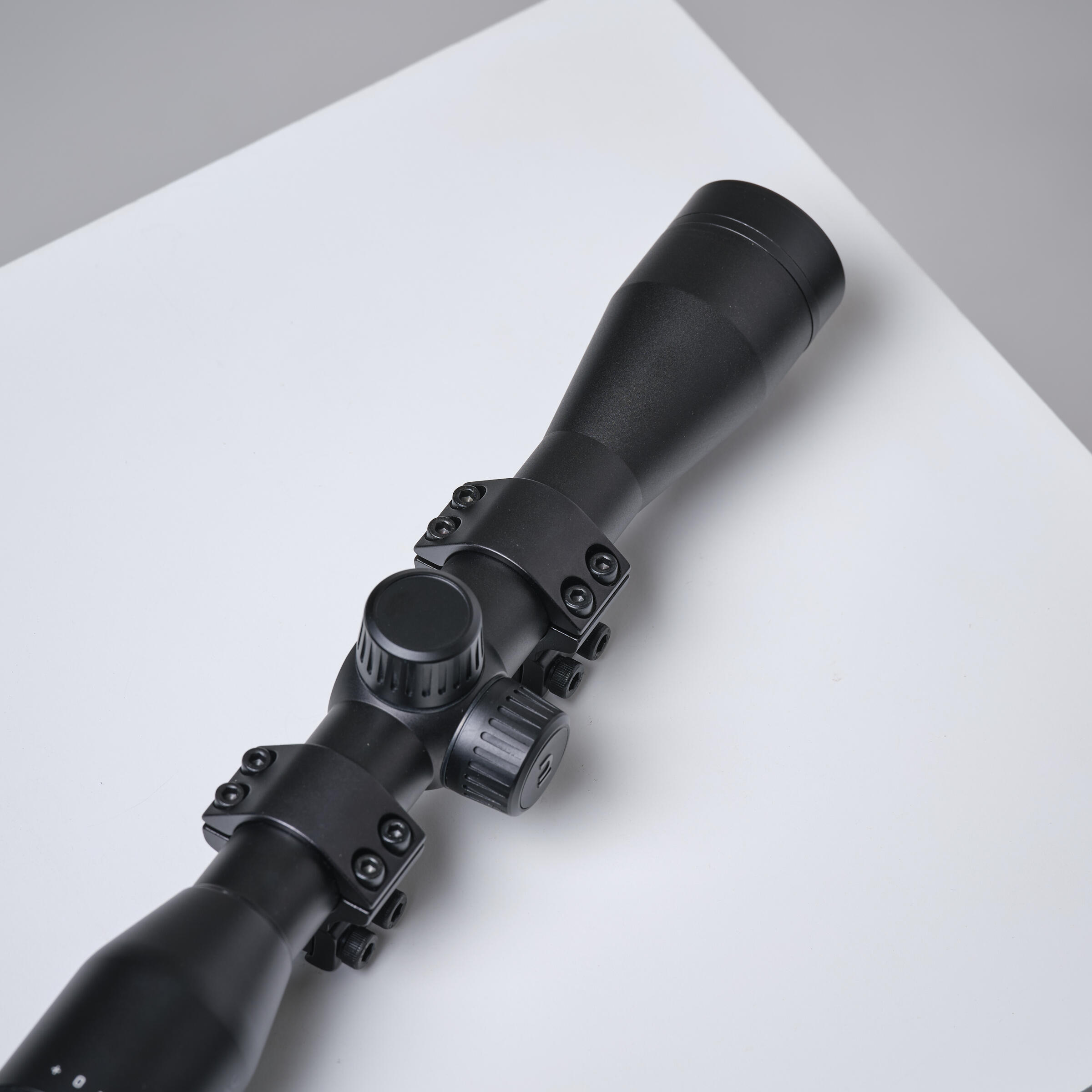

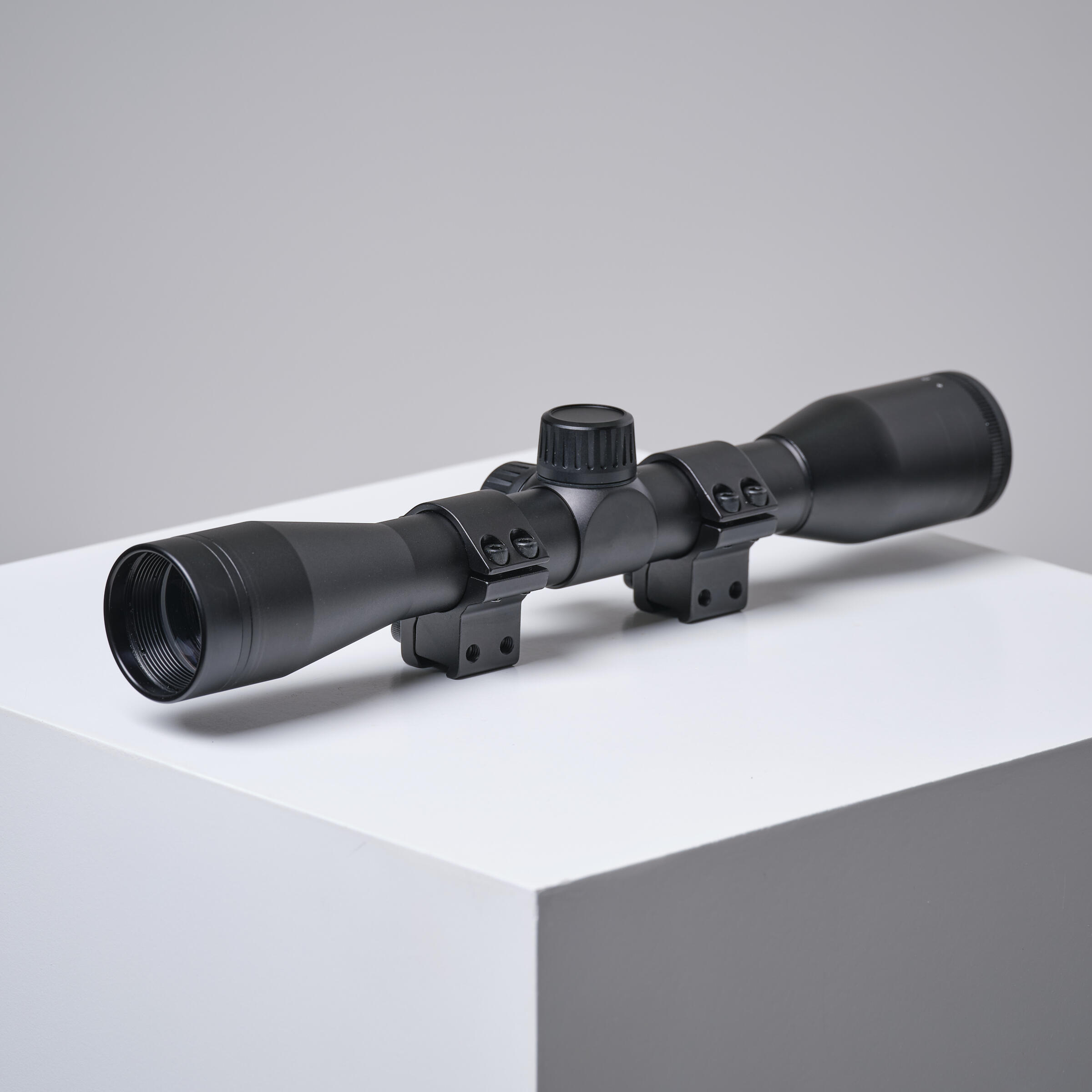

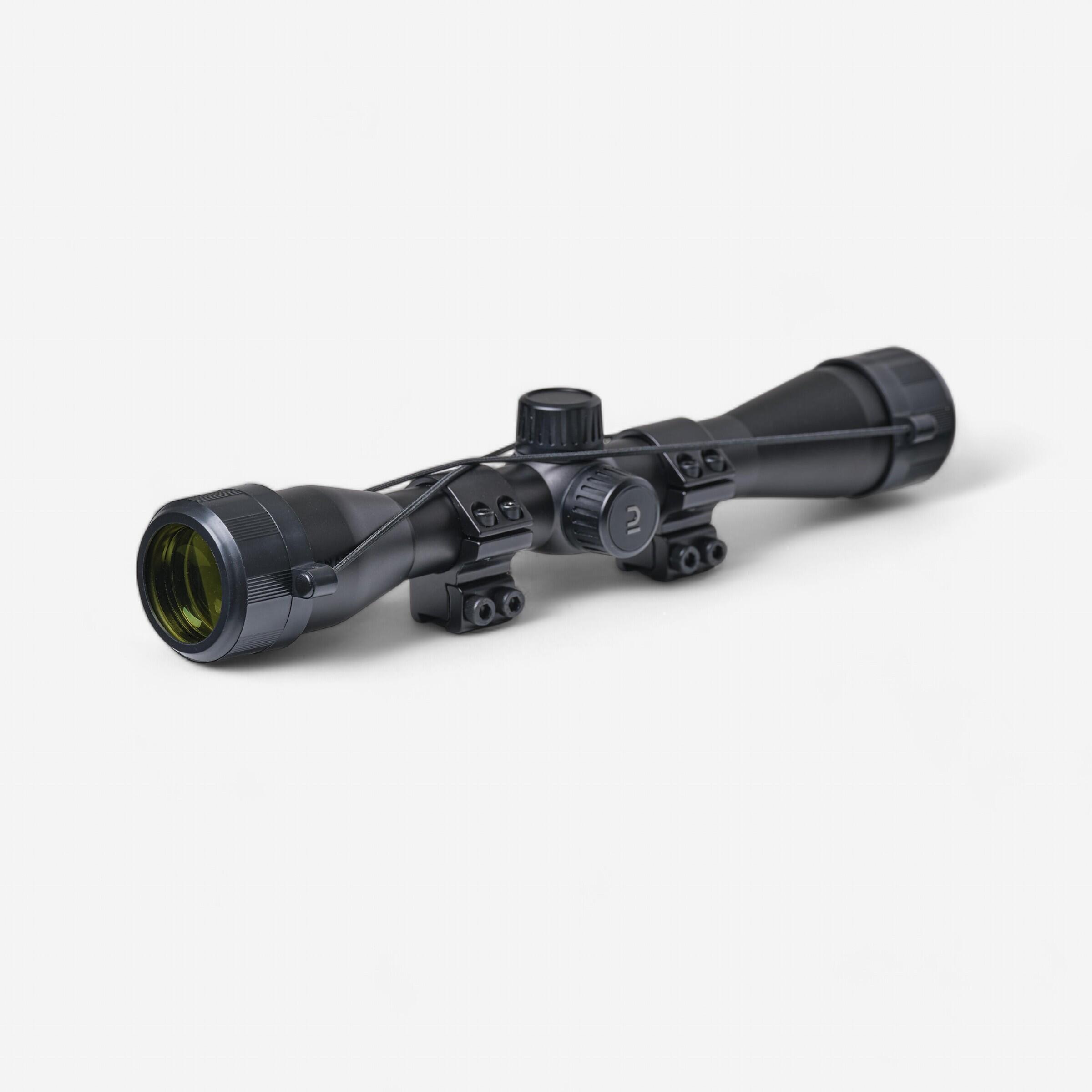

Optički nišan 4 x 32 (11 mm)

Sadržaj paketa

Sadržaj pakovanja:

- Nišan

- Par montiranih ovojnica

- Providni zaštitni čep s elastikom

- Krpa od mikrofibera



- Tri imbus ključa

-> Jedan za bazu obujmice

-> Jedan za zatezanje obujmice na cev nišana

-> Jedan za nagib protiv trzanja.

Tehnički podaci

Raspon povećanja: fiksno zumiranje 4x.

Podešavanje dioptrije je na okularu.

Prečnik sočiva: 32 mm. - Prečnik cevi: 25,4 mm.

Dužina: 283 mm.

Težina: 400 g.

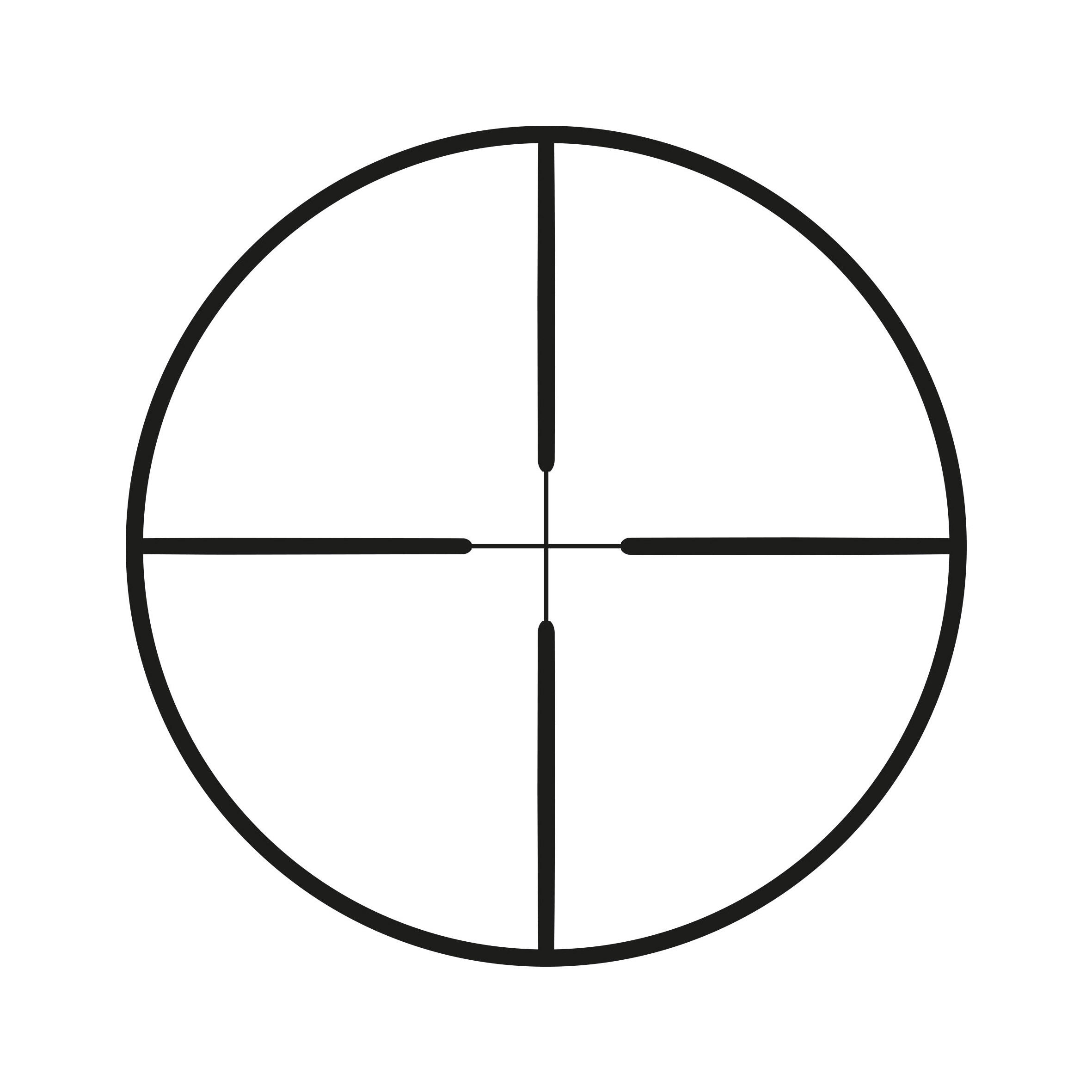

Vrsta končanice: ukrštena dupla. Brzina prenosa: 71% na 550 nm.

Udaljenost oka: 85 mm.

Vidno polje: 9,3 metara na 100 m. Fiksna paralaksa na 50 metara.

Protiv magljenja: punjen azotom. Podnosi sve vremenske uslove.

Mehanički podaci

Cevi sa sočivima su stepenovane po 0,1 MIL, što odgovara:

- 1 cm na 100 m po kliku

- 1 mm na 10 m po kliku



Svaki okret dugmeta je 6 MIL ili 60 cm na 100 m.

Raspon: 20 MIL

Jednostavo podešavanje, bez alata.

Savet za montažu

- Nišan se prodaje s imbus ključem; koristite ga da odvrnete dva donja šrafa nosača.

- Stavite nišan na šinu od 11 mm na svom oružju, držite i blago zategnite dva šrafa.

- Stanite iza oružja, da biste mogli videti da li je nišan pravilno pozicioniran.

- Ako nije, gurnite nišan u šinu kako biste namestili pravilan razmak između očiju i okulara (8 do 10 cm od očiju).

Podešavanje nišana prema vidu

- Ciljajte u beli zid i posmatrajte končanicu u vidnom polju nišana. Mora se pojaviti jasno definisan. Ako nije, lagano okrenite očni deo nišana (deo najbliži očima). Ovo podešavanje fokusira končanicu u skladu s vašim vidom.

- Jednom kad pronađete položaj u kom su končanice izoštrene, zategnite matricu koja se nalazi između prstena za zumiranje i okulara da biste sprečili slučajno pomeranje.

Kako se podešava nišan radi pomeranja tačke udara

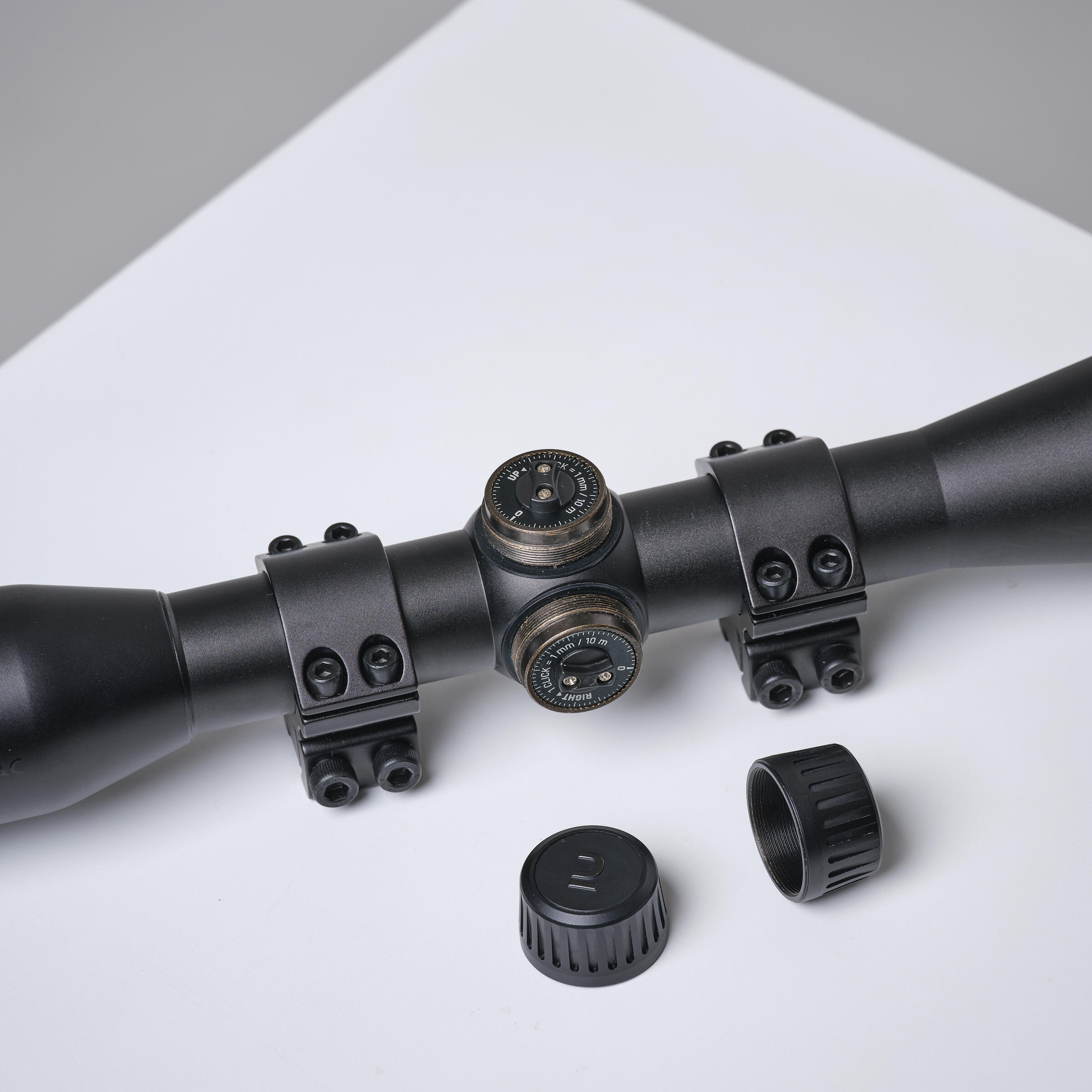

- Odvrnite zaštitne poklopce na cevima sa sočivima.

- Gornja cev sa sočivom podešava visinu (vertikalna osa) vaše tačke udara i ima oznaku UP, koja označava smer za podizanje tačke udara.

- Cev sa sočivom koja se nalazi s desne strane podešava horizontalnu osu i ima oznaku R (right) za pomeranje tačke udara u desno.

- Pogledajte tablicu u uputstvu da biste videli vrednost klika u zavisnosti od udaljenosti vašeg cilja.
